OCXO（Oven Controlled Crystal Oscillator，恒温控制石英晶体振荡器）是石英晶体振荡器品类中瞬时频率稳定度最高、相位噪声指标最优、环境抗扰动能力最强、长期工作可靠性最高的有源频率基准器件。相较于SPXO普通晶振、TCXO温度补偿晶振、VCXO压控晶振采用的“被动式误差补偿”稳频架构，OCXO创新性采用主动式恒温闭环控温稳频机制，通过微型精密恒温炉将石英谐振晶片持续锁定在零温度系数拐点（Turning Point），从物理根源上消除温度、机械应力、电磁干扰、电源波动等各类环境扰动带来的频率漂移。凭借亚ppb级频率稳定度、超低相位噪声、极低老化率的核心优势，OCXO成为高端工业同步、5G/6G通信、军工雷达、航天测控、卫星授时、精密计量、前沿科研领域的核心时频基准核心器件。

      本文为全覆盖、高专业度、工程落地级OCXO权威知识库，系统性涵盖OCXO底层物理原理、精密结构架构、全维度分类体系、核心参数物理定义、多品类器件横向对标、优劣技术本质、全场景应用解析、工程使用规范、老化寿命机理、精准选型逻辑，兼顾理论深度与实操性，可直接用于技术培训、方案设计、产品选型、技术对标、项目标书撰写。

      一、OCXO核心定义与本质特征

OCXO是集成微型绝热恒温槽、高精度热敏测温传感单元、PID自适应闭环温控电路、低噪声晶体振荡回路、多级线性稳压滤波抗干扰系统、弹性应力隔离结构的一体化有源精密频率振荡器。其核心技术本质区别于所有温补类晶振：TCXO、DCXO等器件均通过电路算法、温度系数模型对已产生的频率温漂进行事后补偿修正，无法完全消除漂移误差；而OCXO通过主动恒温控制，让石英晶片长期工作在温度系数趋近于0的等温稳态环境，直接杜绝温度变化引发的频率偏移，实现“从根源消灭温漂”的稳频效果。

      行业通用恒温工作拐点温度为75℃～85℃，该温度区间是SC切/AT切石英晶体的三次温度特性曲线零点，此时晶体谐振频率对温度变化的敏感度降至最低。依托该核心机制，OCXO实现了相较于普通晶振2～3个数量级的稳定性跃升：常规TCXO全温稳定度为ppm（10⁻⁶）级别，工业级OCXO可达ppb（10⁻⁹）级别，军工计量级超高稳OCXO可实现亚ppb级（10⁻¹⁰）稳定度，短期频率稳定度艾伦方差（ADEV）可突破10⁻¹⁴/1s量级，达到石英晶体器件的性能物理天花板。

      二、OCXO完整分类体系（行业通用权威标准）

      基于行业通用技术规范，OCXO可根据精度等级、晶体切割工艺、恒温结构架构、功能拓展模式、环境应用等级五大核心维度标准化分类，是工程选型、产品对标、方案适配的核心依据，各分类维度技术特征、性能差异、适用场景精准区分如下：

      1、按精度等级分类（工程最常用分类）

      精度等级是OCXO最核心的选型指标，直接决定器件的时频基准能力，核心参数包含全温频率稳定度、日老化率、年老化率，分级标准严格对应行业高端应用场景需求：

      •普通工业级OCXO：全温工作区间（-40℃～85℃）频率稳定度±10ppb～±50ppb，日老化率1～5ppb，采用单恒温槽+AT切晶体基础架构，控温精度±0.1℃。性能满足通用工业同步需求，适用于普通通信基站、工业自动化时序同步、通用测试设备、中小型安防同步系统。

      •高精度OCXO：全温频率稳定度±1ppb～±5ppb，日老化率0.1～0.5ppb，采用优化型单恒温槽+高品质AT/SC切晶体，控温精度±0.05℃，相位噪声、频率抖动指标大幅优化。适配高精度场景，广泛应用于5G宏基站、通信核心网设备、中高端精密测试仪器、电力精准授时系统。

      •超高稳军工计量级OCXO：全温频率稳定度≤±0.1ppb，日老化率≤0.05ppb，年长期老化率≤1ppb，核心架构为双恒温槽+高纯SC切应力补偿晶体，控温精度可达±0.001～±0.01℃。具备极致的短期稳定度、极低相位噪声和抗环境扰动能力，专属应用于军工雷达、航天测控、卫星地面站、国家计量基准、原子钟备份驯服系统等战略高端场景。

      2、按晶体切割方式分类（决定器件极限性能）

      石英晶体的切割角度直接决定晶片的温度特性、应力特性、Q值（品质因数）、老化特性，是OCXO性能上限的核心物理基础，主流切割方式分为AT切与SC切两类：

      •AT切OCXO：传统通用切割工艺，切割角度35°20′，工艺成熟、成本可控、良率高，晶体Q值中等（3×10⁵～5×10⁵）。温度特性为标准三次曲线，应力抵抗能力一般，无法规避热应力、机械应力带来的微小频漂，仅能满足常规高精度场景，是入门级OCXO的主流方案。

      •SC切OCXO（超高稳型号唯一标配）：应力补偿型精密切割工艺，精准切割角度35°15′±0.05′，通过角度优化实现热应力与机械应力双向抵消，从晶体物理层面抑制应力频漂。晶体Q值可达10⁶～10⁷量级，相较于AT切提升一个数量级，具备温漂系数极低、抗老化、抗振动、抗热冲击的核心优势，是军工、航天、计量、卫星授时等极致精度场景的唯一高端选型。

      3、按结构架构分类（决定环境适应能力）

恒温槽结构是OCXO隔绝外界温度冲击的核心载体，直接决定控温精度和环境抗扰动能力，分为单恒温槽、双恒温槽两种核心架构：

      •单恒温槽OCXO：单层一体化恒温炉结构，加热元件、温度传感器、晶体晶片集成于单一恒温腔体，结构简单、体积更小、功耗更低。控温精度±0.1℃，可抵御常规环境温度波动，满足工业级高精度应用需求，是商用、工业级OCXO的主流结构。

      •双恒温槽OCXO：内外双层嵌套式绝热恒温结构，内层为晶体专属精密恒温腔（核心控温区），外层为缓冲保温隔热层，双层腔体之间填充高热阻绝热材料，形成梯度隔热体系。采用“粗调外层控温+细调内层精准控温”的分级控温逻辑，可极致隔绝外界极速温变、热辐射冲击，控温精度可达±0.001～±0.01℃，抗温度冲击、抗热应力能力拉满，为超高稳军工计量级OCXO专属结构。

      4、按功能模式分类（决定系统适配能力）

基于功能拓展属性，OCXO可分为固定频点、压控可调、卫星驯服三类，适配不同系统同步、校准、锁相需求：

      •固定频点OCXO：输出频率出厂精准标定，无电压调频功能，电路架构极简、无额外调频噪声干扰，频率稳定性最高、相位噪声最优、可靠性最强。适用于无需频率微调、追求极致基准精度的固定时序场景。

      •VC-OCXO（压控恒温晶振）：集成高精度DAC压控调频模块，支持0～5V/0～10V标准控制电压微调频率，典型压控范围±50ppb～±100ppb，压控线性度≤0.5%。可实时补偿晶体长期老化频漂、适配系统锁相同步、1PPS信号校准，广泛应用于可校准、可同步的动态时序系统。

      •GNSS驯服OCXO（Disciplined OCXO）：集成北斗/GPS双模1PPS授时信号接收与锁相驯服算法，融合OCXO极致短期频率稳定度与卫星授时超高长期绝对精度的双重优势，通过算法实时修正OCXO老化漂移，实现全天候亚ppb级超高精度稳定输出，是无人值守、长期高精度同步系统的核心选型。

      5、按应用等级分类（决定工况适配范围）

      基于工作温度区间、抗环境干扰能力、可靠性等级，分为商用、工业、军工航天三级，严格匹配不同工况环境：

      •商业级：工作温度0℃～70℃，无严苛抗振、抗干扰要求，常规精度适配民用高端设备。

      •工业级：宽温工作-40℃～85℃，具备基础抗振动、抗电磁干扰能力，适配工业野外、通信基站等复杂民用工况。

      •军工航天级：超宽温工作-55℃～105℃，经过抗冲击、抗振动、抗空间辐射、高低温循环老化筛选，完全符合GJB       151B军工电磁兼容标准，适配机载、舰载、星载、野外军工极端工况。

      三、OCXO完整工作原理（通俗解析+专业深度原理）

      1、通俗原理解析

      石英晶体的固有谐振频率对温度高度敏感，环境温度每产生微小波动，晶体频率就会出现偏移，这是普通晶振精度受限的核心原因。TCXO温补晶振是“先检测温度、计算漂移误差、电路补偿修正”，属于事后补救，无法完全消除误差；而OCXO采用主动恒温方案，相当于给石英晶片打造了一个“微型恒温暖房”，通过持续恒温加热、实时测温、动态调节加热功率，让晶片常年稳定在80℃左右的最佳温度零点，外界环境温度无论如何变化，晶片工作温度始终恒定，从根源上杜绝温度引发的频率漂移，从而实现远超普通晶振的极致频率稳定性。

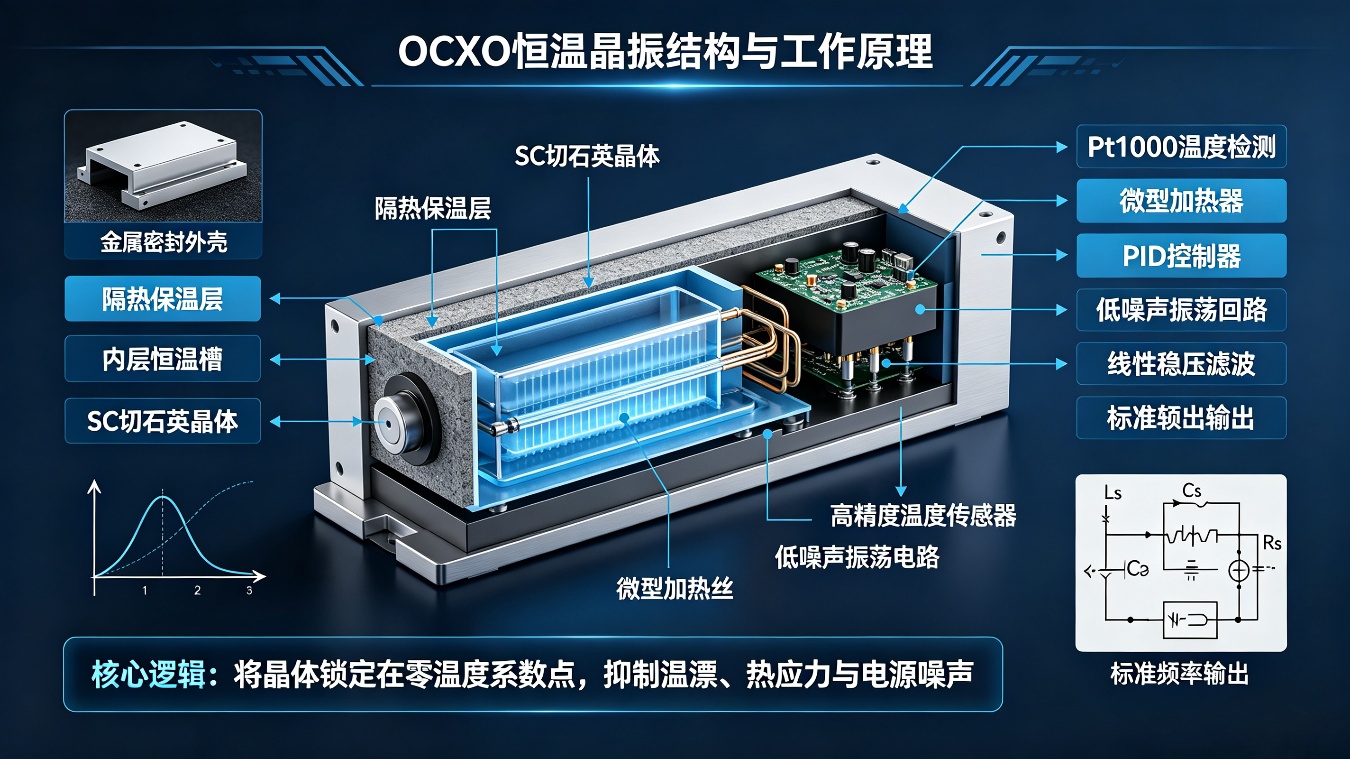

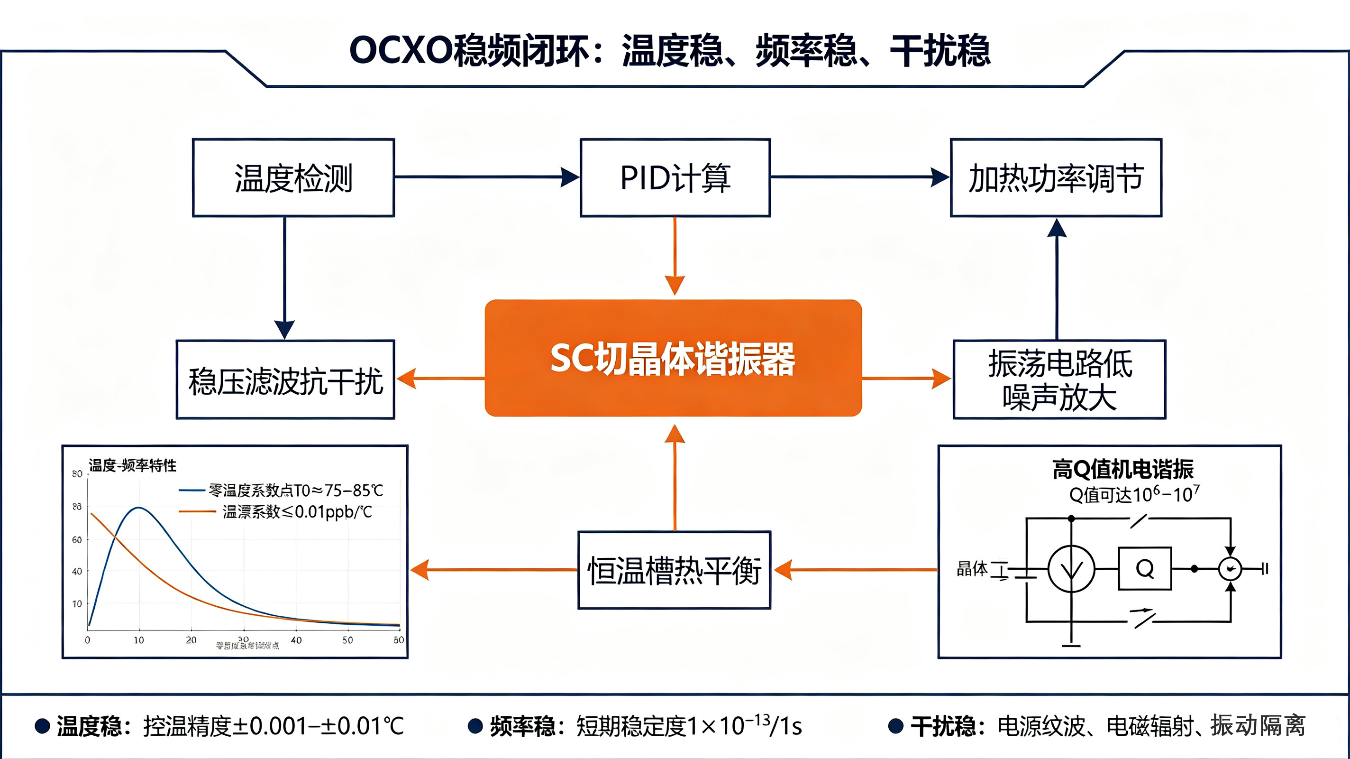

      2、专业深度原理（全闭环稳频体系）

      OCXO是一套多模块协同的机电一体化闭环稳频系统，整体由晶体谐振核心单元、精密恒温控制单元、低噪声振荡信号单元、稳压滤波抗干扰单元四大核心模块组成，四大模块层层耦合、协同稳频，形成完整的物理稳频闭环，各模块底层技术原理如下：

图1

      •晶体谐振单元（频率基准核心，物理基础）：核心为高纯度人工合成石英晶片，依托石英晶体的逆压电效应、正压电效应实现机电谐振：交变电场激励晶片产生机械振动（逆压电），稳定的机械振动反向输出标准电信号（正压电），形成固定固有谐振频率。SC切高端晶片通过精准角度优化，构建三次温度特性零点，在75～85℃区间温度系数趋近于零；同时超高Q值特性极大压缩了谐振带宽，抑制频率随机抖动，抵消热应力、机械应力引发的频漂，为整机超高稳定度提供物理底层支撑。其等效电路由串联谐振支路（Ls、Rs、Cs）和寄生并联电容Cp组成，串联谐振点为最优稳定工作频点。

      •恒温控制单元（OCXO核心差异化技术，稳频关键）：由高精度铂电阻测温传感器、自适应模糊PID控制器、微型薄膜加热组件、多层绝热隔热结构组成完整温控闭环。工作逻辑为：传感器实时毫秒级采集恒温腔体内温度，与预设零点温度做差分对比，控制器通过粗调升温+细调稳压双闭环算法动态调节加热功率：上电初期大功率快速升温，缩短预热时间；温度接近阈值后切换小功率精准稳压，实时补偿腔体散热损耗，抵消外界温度冲击，将晶体工作温度锁定在±0.001℃的极致稳态，彻底消除温度频漂，是OCXO区别于所有普通晶振的核心技术壁垒。

      •低噪声振荡单元（信号纯净度保障）：采用优化型皮尔斯/考毕兹低噪声振荡拓扑，相较于传统振荡电路，大幅优化反馈网络、负载电容、器件选型。全系选用低温漂、低噪声JFET器件、NP0高频无感电容、低温漂金属膜电阻，有效抑制电路热噪声、1/f闪烁噪声、散粒噪声；通过单点接地、模块物理隔离、短线布线、屏蔽封装等布局优化，杜绝电磁耦合噪声，最大限度降低信号相位抖动，输出高频谱纯度、低相位噪声的标准频率信号，保障瞬时频率稳定度。

      •稳压滤波抗干扰单元（长期稳定性保障）：采用“多级输入滤波+多级LDO线性稳压+高低频全频段滤波+数模地分离”的电源架构，彻底隔绝外部开关电源纹波、电压波动、高频电磁干扰。同时内置硅胶弹性减震支撑结构，隔离设备振动、机械冲击带来的晶体应力偏移；金属屏蔽外壳实现全维度电磁屏蔽，屏蔽效能≥40dB，保障OCXO在复杂电磁、振动工况下的频率稳定性。

图2

      四、OCXO核心关键参数详解（工程选型/验收必懂）

      OCXO的所有性能指标均可通过标准化电气参数量化定义，以下参数为产品选型、技术对标、出厂验收、方案设计的核心依据，包含参数物理定义、量化标准、技术意义、等级差异全维度解析：

      1、全温频率稳定度

      物理定义：器件在额定全工作温度区间内，输出频率相对于标称频率的最大相对偏移量，单位ppb（10⁻⁹），是衡量  OCXO整体稳频能力的核心指标。技术意义：直接决定设备全工况时序精度，数值越小，环境温度适应性越强。等级划分：普通工业级10～50ppb、高精度级1～5ppb、超高稳级≤0.1ppb。

      2、短期频率稳定度（艾伦方差ADEV）

      物理定义：表征秒级时间尺度内（1s/10s/100s）频率输出的随机抖动程度，是衡量器件瞬时频率稳定性的核心指标，单位为相对偏差。技术意义：直接决定雷达探测分辨率、通信信号同步精度、量子设备时序精准度，是高端场景的核心考核指标。性能标准：高端超高稳OCXO艾伦方差可达1×10⁻¹³/1s～5×10⁻¹⁴/1s，瞬时稳定性优于原子钟。

      3、老化率（长期稳定度）

      物理定义：晶体长期连续工作过程中，因材料微结构弛豫、封装应力释放、电极微量迁移产生的频率单向漂移速率，分为日老化、年老化。技术意义：决定器件免校准工作周期、长期可靠性，老化率越低，设备运维成本越低、长期精度越高。性能标准：超高稳型号日老化≤0.05ppb，年老化≤1ppb，可实现数年免校准稳定工作。

      4、相位噪声

      物理定义：偏离载波特定频偏处的噪声功率与载波功率的比值，单位dBc/Hz，用于量化频率信号的频谱纯净度。技术意义：直接决定雷达探测灵敏度、通信系统误码率、精密测量设备检测精度，相位噪声数值越小，信号纯净度越高。典型参数：超高稳OCXO标准指标：-125dBc/Hz@1Hz、-143dBc/Hz@10Hz、-170dBc/Hz@1kHz，为石英器件最优水平。

      5、预热时间

      物理定义：器件上电启动后，恒温腔体达到热平衡、频率稳定至额定精度所需的时间。技术意义：决定设备启动后可正常工作的延时，是系统时序设计的重要参数。性能标准：常规精度达标5～15分钟，超高稳型号完全热平衡、精度拉满需20～30分钟，热平衡后老化速率、频漂指标达到最优状态。

      6、功耗特性

      特性原理：OCXO需持续加热维持恒温，功耗分为启动预热功耗和稳态功耗。上电初期需快速升温，功耗峰值可达5～10W；热平衡后稳态功耗稳定在1～4W。等级差异：精度越高、恒温槽结构越复杂、控温精度越高，稳态功耗越高，双恒温槽超高稳型号功耗高于单槽工业型号。

      7、加速度灵敏度（抗振性能）

      物理定义：单位重力加速度（g）振动冲击下，器件产生的频率偏移量，单位ppb/g。技术意义：衡量器件抗振动、抗机械冲击能力，直接适配车载、机载、舰载等动态工况。性能标准：军工级超高稳OCXO加速度灵敏度≤0.3ppb/g，具备极强的动态环境适应性。

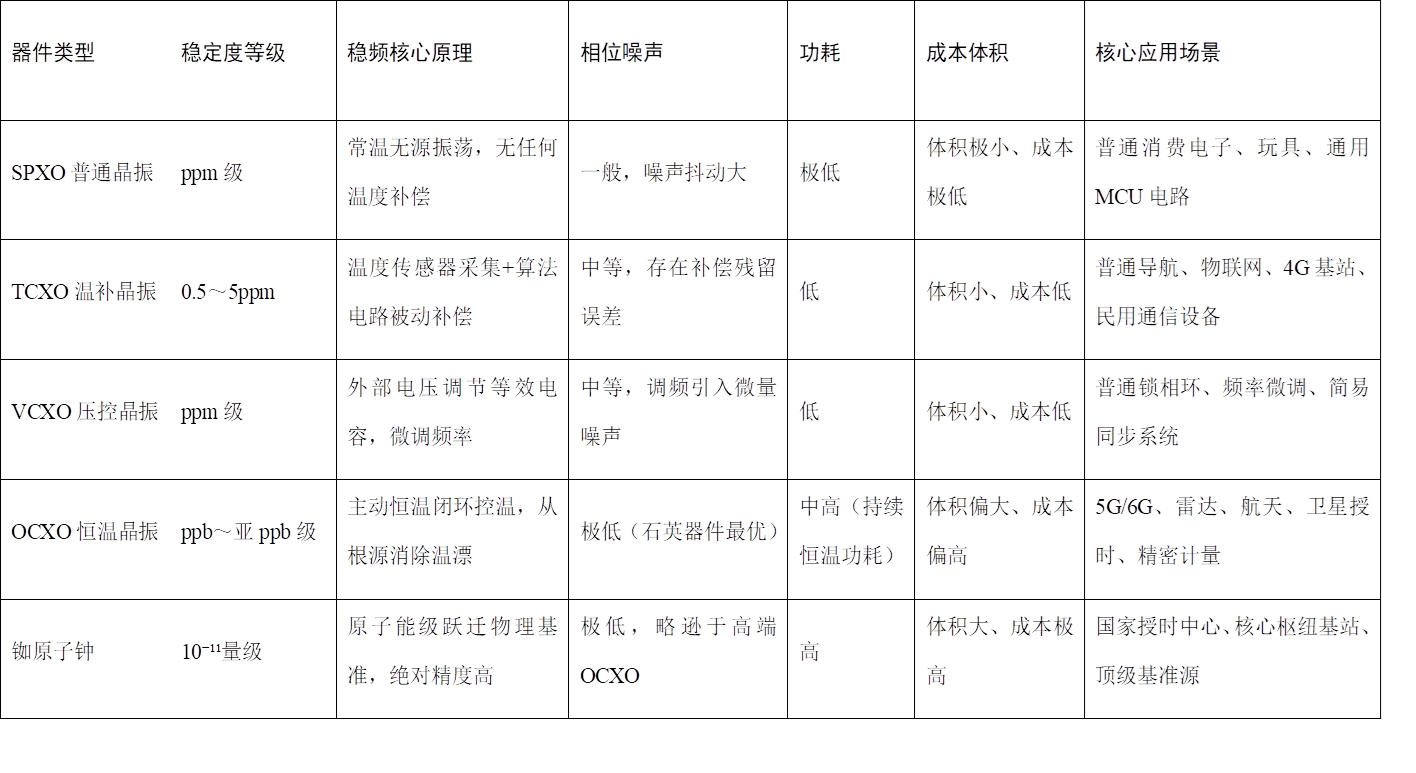

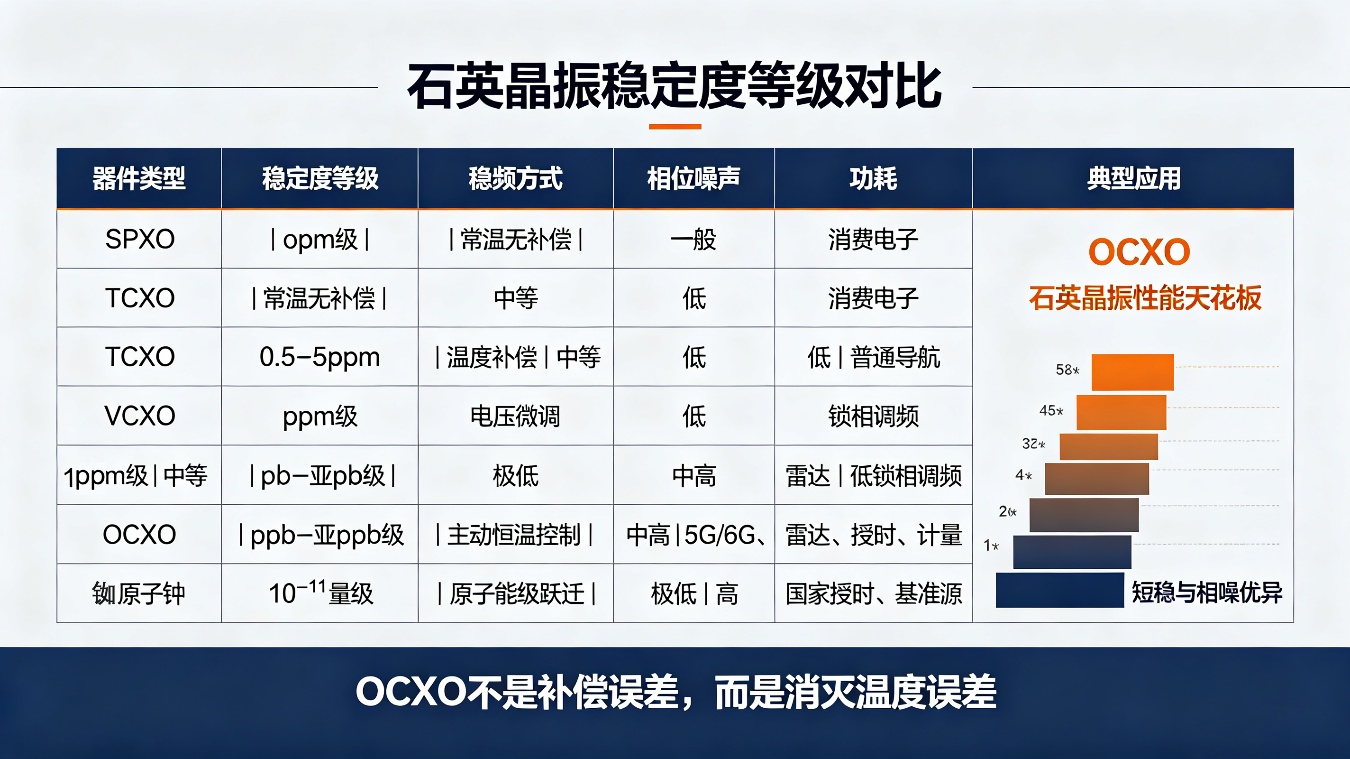

      五、OCXO与SPXO/TCXO/VCXO/原子钟全方位技术对标

      为清晰界定各类时频基准器件的技术定位、性能层级、适配场景，以下为行业权威全维度对标体系，涵盖稳定度、稳频原理、相位噪声、功耗、成本、应用场景核心维度：

图3

      核心技术总结：TCXO的本质是“补偿已产生的误差”，存在固有补偿残留；OCXO的本质是“彻底消灭误差产生的条件”，无残留漂移。OCXO是石英晶体振荡体系的性能天花板，短期频率稳定度、相位噪声、瞬时时序精度全面优于铷原子钟；仅长期绝对精度略低于原子钟，是原子钟最优的低成本备份、驯服配套器件，性价比远超原子钟。

      六、OCXO核心优劣技术本质（工程落地核心参考）

      1、核心技术优势（本质溯源）

      •极致全温稳定性：主动恒温架构彻底消除温度漂移，全温域稳定度比TCXO高出100～1000倍，全工况时序精度无明显波动。

      •顶级信号纯净度：低噪声电路+高Q晶体架构，相位噪声、信号抖动为石英器件最优水平，瞬时时序精度碾压普通晶振。

      •超强环境适应性：隔热、减震、电磁屏蔽、宽温设计，可抵御高低温冲击、机械振动、强电磁干扰等恶劣工况。

      •极低长期老化特性：高纯晶体+应力隔离结构，老化速率极低，免校准连续工作周期长，大幅降低设备运维成本。

      •良好系统适配性：支持压控调频、卫星驯服、锁相同步，可适配各类高精度动态时序同步系统。

      2、固有技术短板（工程避坑要点）

      •存在预热延时：依赖恒温热平衡，无法上电即达额定超高精度，需预留20～30分钟预热时间，不适合瞬时启动、极速响应场景。

      •持续恒温功耗：需长期通电加热维持恒温，稳态功耗远高于无源、温补晶振，不适合超低功耗便携设备。

      •体积成本受限：恒温槽、加热、温控模块结构复杂，无法极致小型化，工艺成本、物料成本远高于普通晶振。

      •长期断电应力累积：长期静置断电会导致晶体、封装结构累积残余应力，复电后需重新通电老化才能恢复最佳精度。

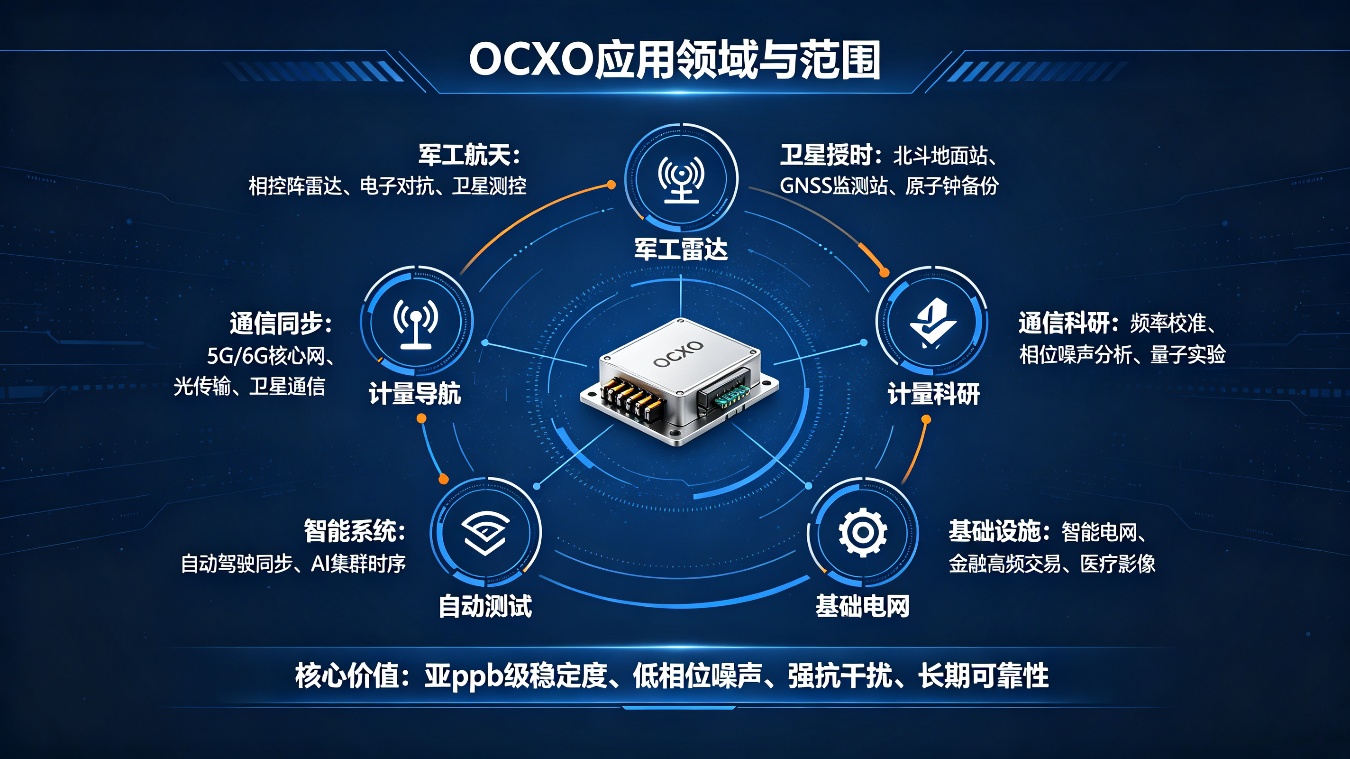

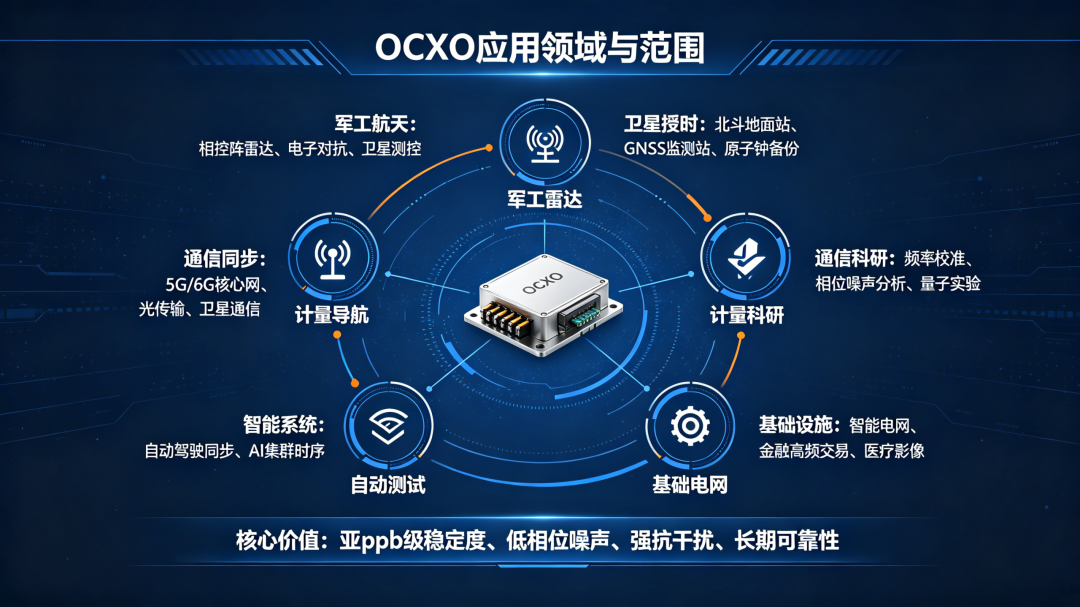

      七、OCXO全覆盖高端应用领域（场景+原理精准匹配）

      OCXO不适配普通民用低精度场景，专属服务于时序精度严苛、环境工况复杂、设备长期连续运行、可靠性要求极高的高端领域，各场景技术需求与OCXO性能精准匹配如下：

图4

      1、军工航天领域（核心刚需场景）

      应用设备：相控阵雷达、合成孔径雷达、电子对抗干扰设备、机载/舰载/车载军工平台、卫星在轨载荷、运载火箭测控系统、航天地面测控站。技术匹配逻辑：军工航天工况存在超宽温波动、强振动、强电磁干扰、空间辐射等恶劣条件，OCXO的超宽温适配、抗振抗干扰、超低相噪、超高短稳特性，可精准保障雷达目标测距测速精度、电子对抗信号稳定性、卫星轨道计算精度、航天测控同步准确性，是军工装备精准工作的时序核心支撑。

      2、卫星导航与高精度授时领域

      应用设备：北斗/GPS/GNSS导航系统主控站、监测站、注入站，国家/行业一级授时系统，原子钟备份驯服基准，高精度测绘设备、无人机航测系统、车载厘米级定位终端。技术匹配逻辑：导航授时的核心是纳秒级全网时间同步，微小频漂会直接导致米级、十米级定位误差。OCXO亚ppb级稳定度可实现长期精准授时，配合卫星驯服功能可弥补原子钟成本高、体积大的短板，保障导航定位、全网授时的连续性与精准度。

      3、5G/6G通信与高速光传输领域

      应用设备：5G毫米波基站、6G预研试验设备、通信核心网网关、400G/800G/1.6T高速光传输设备、卫星通信地面站。技术匹配逻辑：新一代高速通信对时序同步精度、时延抖动、信号纯净度要求极致，微小相位抖动会引发传输误码、数据丢包、同步失效。OCXO超低相位噪声、纳秒级同步精度，可满足全网高精度时序同步需求，降低传输误码率，保障高速光传输、毫米波通信的稳定性。

      4、计量科学与前沿科研领域

      应用设备：计量院频率基准校准设备、相位噪声分析仪、高精度频率计数器、量子通信密钥分发系统、量子计算时序控制系统、天体物理观测设备、引力波探测实验装置。技术匹配逻辑：前沿科研与精密计量需要极致精准、无漂移的时频基准，OCXO的亚ppb级稳定度、超低抖动、高可靠性，可满足精密校准、量子时序控制、天文信号同步采集的严苛精度需求，是高端科研的核心基准器件。

      5、高端智能与关键基础设施领域

      应用设备：自动驾驶多传感器融合系统、高算力AI集群时序同步平台、智能电网全网授时调度系统、金融高频交易系统、高端CT/MRI医疗影像设备。技术匹配逻辑：自动驾驶需要多传感器纳秒级同步、电网需要全网时序统一、高频交易需要极致时间精度、医疗影像需要精准时序采样，OCXO的高稳定、低抖动、高可靠特性，可有效规避时序偏差引发的安全隐患、数据误差、系统故障。

      八、OCXO工程使用规范与禁忌（精准避坑，保障寿命精度）

      OCXO属于高精度热敏机电一体化器件，对开关机逻辑、供电质量、安装工况、存储环境高度敏感，不规范使用会直接导致精度永久性下降、老化速率飙升、使用寿命缩短，工程落地必须严格遵守以下规范：

      •严禁频繁开关机启停：频繁通断电会引发恒温腔体反复冷热交替，产生周期性热应力，造成晶体晶片、封装结构应力累积，大幅加速老化，引发永久性频率偏移。高端基准设备建议7×24小时常年带电恒温运行。

      •必须严格完成预热热平衡：上电后5～15分钟仅达到常规合格精度，20～30分钟方可完成全域热平衡、达到额定超高精度。所有精度测试、设备校准、性能验收、系统同步操作，必须在完全预热完成后进行。

      •杜绝剧烈振动与机械冲击：机械冲击、高频振动会改变晶体封装应力状态，造成不可逆的频率零点偏移，直接降低器件精度。安装必须采用减震固定结构，避免设备震动、跌落、冲击。

      •必须采用纯净稳压供电：开关电源高频纹波、电压波动会直接劣化相位噪声、引发频率抖动。供电链路必须搭配高精度LDO线性稳压+高低频多级滤波，杜绝电源干扰。

      •禁止极端温变长期静置：长期高温暴晒、低温静置会导致温控零点漂移、晶体应力老化。长期存放的OCXO，需定期通电预热老化，激活晶体性能，恢复基准精度。

      •驯服场景需匹配标准1PPS信号：若1PPS驯服信号自身抖动大、延时偏差、信号失真，会导致OCXO锁相失败、频率校准偏移，反而大幅降低输出精度，需确保驯服信号基准达标。

      九、OCXO老化机理与寿命特性（深度专业解析）

      OCXO长期频率漂移的核心机理源于三大物理因素：石英晶体材料分子微结构缓慢弛豫、晶片切割与封装残余应力逐步释放、金属电极微量离子迁移、封装腔体微量气体杂质渗透。新品OCXO在初始通电1000小时内，应力释放速率较快，老化速率相对偏高；连续恒温带电运行1000小时后，结构应力完全释放、材料状态趋于稳定，老化速率大幅降低并进入长期稳态阶段。

      军工级超高稳OCXO经过精密老化筛选、真空封装、应力消除工艺，平均无故障工作时间（MTBF）可达50万小时以上，具备极强的长期连续工作稳定性，完全满足军工、授时、计量场景7×24小时不间断运行需求，数年无需校准仍可保持高精度输出。

      十、OCXO工程快速选型终极逻辑（精准不踩坑）

      •普通民用商用时序同步、低精度场景 → 普通TCXO完全满足，无需OCXO

      •工业精密同步、普通基站、通用精密设备 → 单恒温槽工业级OCXO

      •通信核心网、中高端精密测试仪器、电力精准授时 → 高精度SC切单槽OCXO

      •军工雷达、航天测控、卫星地面站、国家计量基准 → 双恒温槽超高稳SC切OCXO

      •无人值守、长期高精度运行、需自动校准场景 → GNSS卫星驯服型OCXO

      十一、总结

      OCXO恒温晶振是石英晶体频率振荡技术的工业最高形态，核心技术壁垒在于主动恒温闭环控温消除温度漂移、高Q值SC切晶体抑制固有频漂、低噪声电路架构保障信号极致纯净、全链路抗干扰设计锁定长期稳定。其短期频率稳定度、相位噪声、环境抗扰动能力全面碾压所有普通晶振，瞬时精度优于原子钟，是兼顾超高精度与工程性价比的顶级时频基准器件。在国防军工、卫星授时、新一代通信、精密计量、前沿科研等战略高端领域，OCXO具备不可替代的核心价值，是高端电子设备时序系统的核心基石。
